Le module "Séjour".

Voici donc toutes les fonctions que j'ai imaginé pour ce module avec quelques détails techniques pour chacun d'entre eux.

Le fonctionnement des volets.
3 touches à effleurement (Merci l'ESP32)
- Sélection du ou des volets à actionner; cycliquement : 1, 2, 3, 4, 1+3+4, 1+2+3+4 (2 étant la porte-fenêtre)
- Montée : appui bref lance ou arrête le mouvement et appui long lance le mouvement mais l'arrête au relâchement.
- Descente : idem montée.
4 LEDs indiquent la sélection du ou des volet(s) à manoeuvrer.
Dit comme ça on peux penser à une usine à gaz mais en fait c'est super intuitif.
8 relais pour commnder tout ça.
Un mini écran pour indiquer les températures : extérieur, séjour, piscine.
Une touche à effleurement permet de faire défiler les différentes températures.
Un détecteur de présence; pour éventuellement déclencher Alarmo.
Une boucle avec en série les 3 contacts des fenêtres et une autre boucle avec le contact de la porte-fenêtre.
C'est aussi pour Alarmo.
Un capteur Dallas DS18B20 pour la température intérieure.

Je vais brancher tout ça sur un ESP32-WROOM-32D installé sur un «devkit» de 30 pins. Un petit module 220v Hi-link délivrera du 5v avec une puissance de 5w. La carte devkit, alimentée en 5v possède un régulateur fournissant du 3,3v.

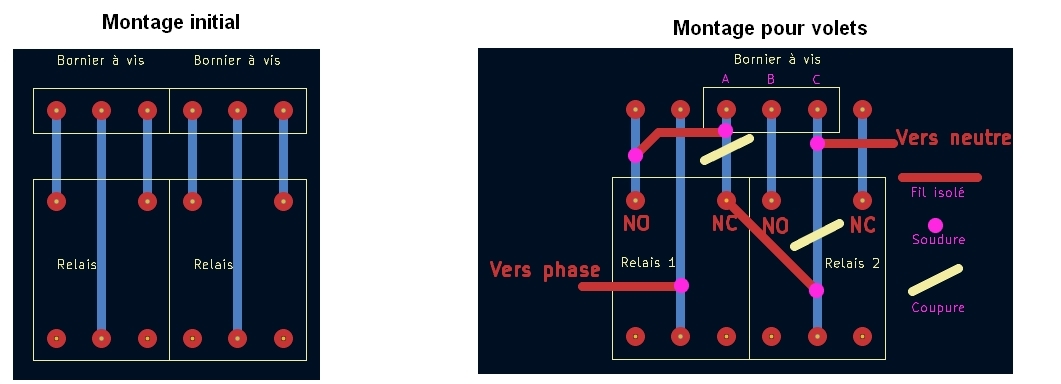

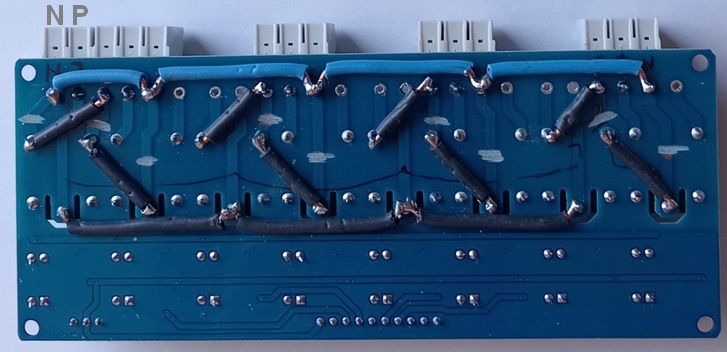

La carte 8 relais vient de chez Ali. mais je l'ais bien modifié pour ajouter une sécurité : si les relais de montée et de descente sont activés en même temps une seule sortie est alimentée. J'ai aussi remodelé les connnecteurs : un connecteur 3 fils pour chaque moteur. Il faut 2 relais pour chaque volet.

Au repos le relais 1 envoie le jus sur le relais 2 qui en s'activant alimente B. En activant le relais 1 on alimente A mais on n'alimente plus le relais 2. CQFD

Les borniers sont des modèles débrochables. Le résultat est presque propre !

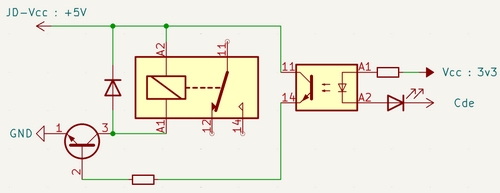

Les relais sont alimentés entre 5 v (JD-Vcc) et masse grâce à un transistor commandé par un optocoupleur. La broche de commande arrive sur la cathode d'un optocoupleur (Avec une LED en série). L'anode est reliée à la ligne Vcc. Un shunt permet de relier JD-Vcc et Vcc, dans ce cas on alimente en 5 v mais il faut que les GPIO de commande acceptent 5 v. Donc bien retenir que c'est un niveau bas qui active le relais.
L'ESP fonctionne en 3,3 v : j'ai donc retiré le shunt et j'alimente la carte avec du 3,3 v et du 5 v. 3 pins reçoivent : GND, Vcc (3,3 v) et JD-Vcc (5 v).

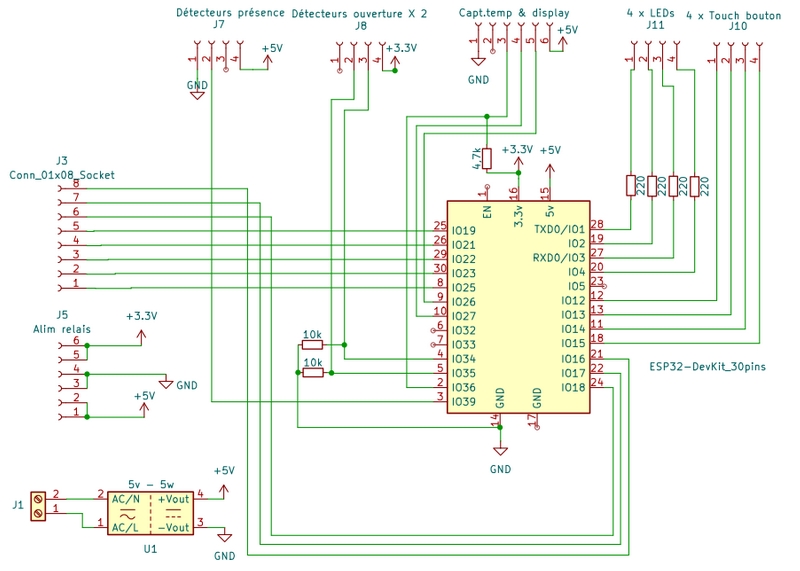

Le schéma est très simple puisque tous les capteurs et relais sont déportés et connectés grâce à des fiches RJ.

Les fichiers KiCad et PDF sont disponibles sous licence

Les fonctionnalités qui permettent à plusieurs modules ESPhome d'interagir nécessitent de valider une autorisation dans HA sous Appareil --> Options

Reste à écrire le fichier YAML de l'appareil dans ESPHome builder; quelques comentaires avant de plonger dans le code.

globals:
- Un flag d'arrêt de manoeuvre
- Une variable indiquants la sélection de volet à manoeuvrer
- Un flag d'activation du système
esp32_touch --> Bouton sensiifs. Les valeurs de "threshold" seront à ajuster sur l'appareil fini.
binary_sensor:
- Les 4 boutons sensitifs
- Les 2 boucles d'ouverture des huisseries
- Le détecteur de présence
display: et font:
L'affichage des températures
i2c: et one_wire
Les interfaces de l'écran et du capteur de température.
script:
Ils regroupent l'essentiel de la logique du bidule !
sensor: --> dallas_temp
La température intérieure
sensor: --> temperature_piscine
La température provenant d'un autre module
sensor: --> temperature_rue
La température provenant d'un autre module
switch: --> Les 8 relais de commande des volets en logique inversée et les 4 LEDs.

esphome:
  name: sejour
  friendly_name: Séjour
  min_version: 2025.9.0

esp32:
  variant: esp32
  framework:
    type: esp-idf

logger:

ota:
  - platform: esphome

wifi:
  ssid: !secret wifi_ssid
  password: !secret wifi_password
  ap:
    ssid: "Sejour Hotspot"

captive_portal:

api:

globals:
  - id: flag_stop
    type: bool
    initial_value: "false"
  - id: groupement
    type: int
    initial_value: "6"
  - id: systeme_actif
    type: bool
    initial_value: "false"

esp32_touch:

# Dans l'ordre alphabétique des composants
binary_sensor:
  # Bouton sélection
  - platform: esp32_touch
    id: bouton_select
    name: "bouton_select"
    pin: GPIO12
    threshold: 300
    filters:
      - delayed_on: 20ms
      - delayed_off: 20ms
    on_press:
      then:
        - if:
            condition:
              lambda: 'return ! id(systeme_actif);'
            then:
              - script.execute:
                  id: allume_led
            else:
              - if:
                  condition:
                    lambda: 'return id(groupement) == 6;'
                  then:
                    - lambda:
                        id(groupement) = 1;
                  else:
                    - lambda:
                        id(groupement) = id(groupement) + 1;
              - script.execute:
                  id: allume_led
  # Bouton monte
  - platform: esp32_touch
    id: bouton_monte
    name: "bouton_monte"
    pin: GPIO13
    threshold: 300
    filters:
      - delayed_on: 20ms
      - delayed_off: 20ms
    on_press:
      then:
        - if:
            condition:
              lambda: 'return ! id(systeme_actif);'
            then:
              - script.execute:
                  id: allume_led
            else:
              - if:
                  condition:
                    lambda: 'return id(flag_stop);'
                  then:
                    - script.execute:
                        id: stop_relais
                  else:
                    - script.execute:
                        id: monter
                    - lambda:
                        id(flag_stop) = true;
                    - script.execute:
                        id: bouton_press
    on_release:
      then:
        - if:
            condition:
              lambda: 'return ! id(flag_stop);'
            then:
              - script.execute:
                  id: stop_relais
    on_click:
      min_length: 50ms
      max_length: 400ms
      then:
        - script.stop:
            id: bouton_press
  # Bouton descend
  - platform: esp32_touch
    id: bouton_descend
    name: "bouton_descend"
    pin: GPIO14
    threshold: 300
    filters:
      - delayed_on: 20ms
      - delayed_off: 20ms
    on_press:
      then:
        - if:
            condition:
              lambda: 'return ! id(systeme_actif);'
            then:
              - script.execute:
                  id: allume_led
            else:
              - if:
                  condition:
                    lambda: 'return id(flag_stop);'
                  then:
                    - script.execute:
                        id: stop_relais
                  else:
                    - script.execute:
                        id: descendre
                    - lambda:
                        id(flag_stop) = true;
                    - script.execute:
                        id: bouton_press
    on_release:
      then:
        - if:
            condition:
              lambda: 'return ! id(flag_stop);'
            then:
              - script.execute:
                  id: stop_relais
    on_click:
      min_length: 50ms
      max_length: 400ms
      then:
        - script.stop:
            id: bouton_press
  # Bouton thermomètre
  - platform: esp32_touch
    id: bouton_thermo
    name: "bouton_thermo"
    pin: GPIO15
    threshold: 300
    filters:
      - delayed_on: 20ms
      - delayed_off: 20ms
    on_press:
      then:
        - display.page.show_next: ecran
        - component.update: ecran
  # Détecteur d'ouverture fenêtre'
  - platform: gpio
    id: contact_fenetre
    name: "contact_fenetre"
    icon: mdi:door-closed
    pin:
      number: GPIO34
      inverted: true
  # Détecteur d'ouverture porte'
  - platform: gpio
    id: contact_porte
    name: "contact_porte"
    icon: mdi:door-closed
    pin:
      number: GPIO35
      inverted: true
  # Détecteur de présence
  - platform: gpio
    id: presence_sejour
    name: "presence_sejour"
    device_class: "motion"
    pin: GPIO36

display:
  - platform: ssd1306_i2c
    model: "SSD1306 128x64"
    address: 0x3C
    id: ecran
    update_interval: 2min
    pages:
      - id: page_interieur
        lambda: |-
          it.printf(64, 0, id(arial20), TextAlign::TOP_CENTER, "Intérieur");
          it.printf(64, 30, id(arial30), TextAlign::TOP_CENTER, "%.1f °", id(temperature_sejour).state);
      - id: page_exterieur
        lambda: |-
          it.printf(64, 0, id(arial20), TextAlign::TOP_CENTER, "Extérieur");
          it.printf(64, 30, id(arial30), TextAlign::TOP_CENTER, "%.1f °", id(temperature_rue).state);

      - id: page_piscine
        lambda: |-
          it.printf(64, 0, id(arial20), TextAlign::TOP_CENTER, "Piscine");
          it.printf(64, 30, id(arial30), TextAlign::TOP_CENTER, "%.1f °", id(temperature_piscine).state);

font:
  - file: "fonts/arialbd.ttf"
    id: arial20
    size: 20
    glyphs: [EIPceéinrstux]
  - file: "fonts/arialbd.ttf"
    id: arial30
    size: 30
    glyphs: [0123456789. °-]

i2c:
  - id: bus_display
    sda: GPIO26
    scl: GPIO27

one_wire:
  - platform: gpio
    pin: GPIO32

script:
  - id: bouton_press
    then:
      - delay: 600ms
      - lambda:
          id(flag_stop) = false;
  - id: monter
    then:
      - script.execute:
          id: allume_led
      - if:
          condition:
            lambda: 'return id(groupement) == 1 || id(groupement) == 5 || id(groupement) == 6;'
          then:
            - switch.turn_off: relais_D1
            - switch.turn_on: relais_M1
      - if:
          condition:
            lambda: 'return id(groupement) == 2 || id(groupement) == 6;'
          then:
            - switch.turn_off: relais_D2
            - switch.turn_on: relais_M2
      - if:
          condition:
            lambda: 'return id(groupement) == 3 || id(groupement) == 5 || id(groupement) == 6;'
          then:
            - switch.turn_off: relais_D3
            - switch.turn_on: relais_M3
      - if:
          condition:
            lambda: 'return id(groupement) == 4 || id(groupement) == 5 || id(groupement) == 6;'
          then:
            - switch.turn_off: relais_D4
            - switch.turn_on: relais_M4
  - id: descendre
    then:
      - script.execute:
          id: allume_led
      - if:
          condition:
            lambda: 'return id(groupement) == 1 || id(groupement) == 5 || id(groupement) == 6;'
          then:
            - switch.turn_off: relais_M1
            - switch.turn_on: relais_D1
      - if:
          condition:
            lambda: 'return id(groupement) == 2 || id(groupement) == 6;'
          then:
            - switch.turn_off: relais_M2
            - switch.turn_on: relais_D2
      - if:
          condition:
            lambda: 'return id(groupement) == 3 || id(groupement) == 5 || id(groupement) == 6;'
          then:
            - switch.turn_off: relais_M3
            - switch.turn_on: relais_D3
      - if:
          condition:
            lambda: 'return id(groupement) == 4 || id(groupement) == 5 || id(groupement) == 6;'
          then:
            - switch.turn_off: relais_M4
            - switch.turn_on: relais_D4
  - id: allume_led
    mode: restart
    then:
      - lambda:
          id(systeme_actif) = true;
      - if:
          condition:
            lambda: 'return id(groupement) == 1 || id(groupement) == 5 || id(groupement) == 6;'
          then:
            - switch.turn_on: led_1
          else:
            - switch.turn_off: led_1
      - if:
          condition:
            lambda: 'return id(groupement) == 2 || id(groupement) == 6;'
          then:
            - switch.turn_on: led_2
          else:
            - switch.turn_off: led_2
      - if:
          condition:
            lambda: 'return id(groupement) == 3 || id(groupement) == 5 || id(groupement) == 6;'
          then:
            - switch.turn_on: led_3
          else:
            - switch.turn_off: led_3
      - if:
          condition:
            lambda: 'return id(groupement) == 4 || id(groupement) == 5 || id(groupement) == 6;'
          then:
            - switch.turn_on: led_4
          else:
            - switch.turn_off: led_4
      - delay: 30s
      - script.execute:
          id: stop_relais
      - delay: 60s
      - switch.turn_off: led_1
      - switch.turn_off: led_2
      - switch.turn_off: led_3
      - switch.turn_off: led_4
      - lambda:
          id(systeme_actif) = false;
  - id: stop_relais
    mode: restart
    then:
      - lambda:
          id(flag_stop) = false;
      - switch.turn_off: relais_M1
      - switch.turn_off: relais_D1
      - switch.turn_off: relais_M2
      - switch.turn_off: relais_D2
      - switch.turn_off: relais_M3
      - switch.turn_off: relais_D3
      - switch.turn_off: relais_M4
      - switch.turn_off: relais_D4

sensor:
  # Capteur local Dallas DS18
  - platform: dallas_temp
    id: temperature_sejour
    name: Temperature séjour
    update_interval: 10min
  # Récupérer température de la piscine
  - platform: homeassistant
    id: temperature_piscine
    entity_id: sensor.thermometre_piscine_temperature
    internal: true
    unit_of_measurement: "°C"
  # Récupérer température extérieure
  - platform: homeassistant
    id: temperature_rue
    entity_id: sensor.portier_temperature_rue
    internal: true
    unit_of_measurement: "°C"

switch:
  # 8 relais des volets
  - platform: gpio
    id: relais_M1
    name: relais_M1
    pin:
      number: GPIO16
      inverted: true
  - platform: gpio
    id: relais_D1
    name: relais_D1
    pin:
      number: GPIO17
      inverted: true
  - platform: gpio
    id: relais_M2
    name: relais_M2
    pin:
      number: GPIO18
      inverted: true
  - platform: gpio
    id: relais_D2
    name: relais_D2
    pin:
      number: GPIO19
      inverted: true
  - platform: gpio
    id: relais_M3
    name: relais_M3
    pin:
      number: GPIO21
      inverted: true
  - platform: gpio
    id: relais_D3
    name: relais_D3
    pin:
      number: GPIO22
      inverted: true
  - platform: gpio
    id: relais_M4
    name: relais_M4
    pin:
      number: GPIO23
      inverted: true
  - platform: gpio
    id: relais_D4
    name: relais_D4
    pin:
      number: GPIO25
      inverted: true
  # 4 LEDs d'indication de volet actif
  - platform: gpio
    id: led_1
    name: led_1
    pin: GPIO1
  - platform: gpio
    id: led_2
    name: led_2
    pin: GPIO2
  - platform: gpio
    id: led_3
    name: led_3
    pin: GPIO3
  - platform: gpio
    id: led_4
    name: led_4
    pin: GPIO4

Le dessin du C.I.

Le C.I. terminé.

Les pièces 3D et le montage
