Mémo électronique

1/ Câblage RJ45

Type B - Couleurs des fils de gauche à droite,
verrou d'enclipsage en dessous

Blanc / Orange
Orange
Blanc / Vert
Bleu
Blanc / Bleu
Vert
Blanc / Marron
Marron
Pour type A inverser les paires orange et verte

2/ Câble téléphonique

- Type PTT :

1 : gris / blanc
2 : incolore / bleu
3 : orange / jaune
4 : violet / marron.

- Multipaire : un toron = 28 paires

1 : bleu ciel / blanc
2 : bleu ciel / bleu
3 : bleu ciel / jaune
4 : bleu ciel / marron
5 : bleu ciel / noir
6 : bleu ciel / rouge
7 : bleu ciel / gris / vert

8 à 14 : gris / blanc à gris / vert
15 à 21 : orange / blanc à orange / vert
22 à 28 : violet / blanc à violet / vert

On peux aussi trouver en couleur d'accompagnement : gris - incolore- orange - violet à la place de bleu ciel - gris - orange - violet

3/ Canaux émetteur de Luttange

Canal

Chaine

Composition multiplex

36 TNT 1 - SGR1
2 - France 2
3 - France 3 Lorraine
14 - France 4
19 - France Ô
33 - Mirabelle TV

59 TNT 2 - NTN 8 - Direct 8
15 - BFM TV
16 - i>Télé
17 - D17
18 - Gulli

31

TNT 3 - CNH
4 - Canal +
41 - Paris première
42 - Canal + sport
43 - Canal + cinéma
45 - Planète +
26 - LCI

22

TNT 4 - Multi 4

5 - France 5
6 - M6
7 - ARTE
9 - W9
22 - 6TER

37 TNT 6 - SMR6
1 - TF1
10 - TMC
11 - NT1
12 - NRJ 12
13 - LCP / Public sénat

34

TNT 7 - MHD7

20 - HD1
21 - L'équipe 21
23 - Numéro 23
24 - RMC Découverte
25 - Chérie 25

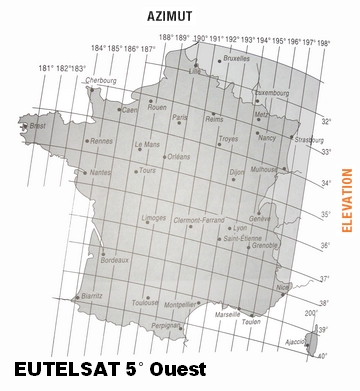

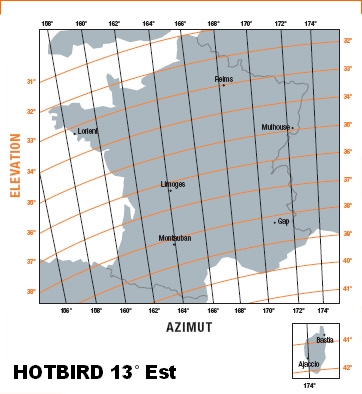

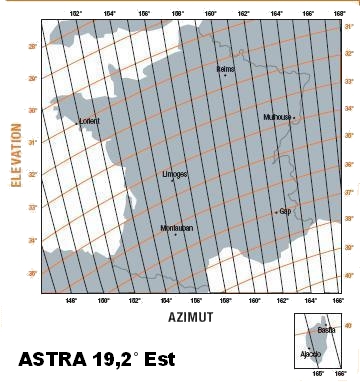

4/ Cartes de pointage satellites

4/ Calculs sur la lumière
Lumen (lm) = quantité de lumière
Candela (cd) = intensité lumineuse
Lux (lx) = éclairement en lm / m² (A 1 m Lux = Candela)

Éclairement en lux à 1 m par une source 1000 lumen :
360° (ballon) : 1000 / 12,6 = 80 lx
180° (plafonnier) : 1000 / 6,3 = 160 lx
90° (Faisceau large) : 1000 / 1,85 = 540 lx
66° : 1000 / 1 = 1000 lx ---> A 1 m avec un faisceau de 66° on a lm = cd = lx
45° (Faisceau moyen) : 1000 / 0,48 = 2080 lx
30° (Faisceau étroit) : 1000 / 0.213 = 4700 lx
Le diviseur est la surface éclairée en m².
A 1 m, LUMEN = LUX x Surface

Lampe à incandescence : 15 à 20 lm / w

Canal	Chaine	Composition multiplex
36	TNT 1 - SGR1	2 - France 2 3 - France 3 Lorraine 14 - France 4 19 - France Ô 33 - Mirabelle TV
59	TNT 2 - NTN	8 - Direct 8 15 - BFM TV 16 - i>Télé 17 - D17 18 - Gulli
31	TNT 3 - CNH	4 - Canal + 41 - Paris première 42 - Canal + sport 43 - Canal + cinéma 45 - Planète + 26 - LCI
22	TNT 4 - Multi 4	5 - France 5 6 - M6 7 - ARTE 9 - W9 22 - 6TER
37	TNT 6 - SMR6	1 - TF1 10 - TMC 11 - NT1 12 - NRJ 12 13 - LCP / Public sénat
34	TNT 7 - MHD7	20 - HD1 21 - L'équipe 21 23 - Numéro 23 24 - RMC Découverte 25 - Chérie 25
